Una grúa araña es un dispositivo de elevación versátil y compacto que ha ganado una gran popularidad en diversas industrias debido a su diseño único y excelente maniobrabilidad. Como proveedor de grúas araña, comprender el diagrama de carga de una grúa araña es crucial tanto para nuestros clientes como para nuestras operaciones comerciales. En esta publicación de blog, profundizaré en qué es una tabla de carga de una grúa araña, su importancia y cómo afecta el uso seguro y eficiente de estas extraordinarias máquinas.
¿Qué es un gráfico de carga?
Una tabla de carga, también conocida como tabla de capacidad, es una representación gráfica o tabular que proporciona información detallada sobre el peso máximo que una grúa puede levantar de forma segura en diferentes condiciones de trabajo. Para las grúas araña, la tabla de carga tiene en cuenta múltiples factores, como la longitud de la pluma, la longitud del plumín, el ángulo de la pluma y la configuración de los estabilizadores. Sirve como una herramienta de referencia vital para operadores de grúas, gerentes de seguridad y planificadores de proyectos para garantizar que la grúa se utilice dentro de sus límites operativos seguros.
Componentes de un gráfico de carga de una grúa araña
Longitud del auge
La pluma es el brazo extensible de la grúa araña. La tabla de carga muestra cómo la capacidad de elevación disminuye a medida que se extiende la pluma. Esto se debe a que a medida que aumenta la longitud de la pluma, también aumentan el apalancamiento y el momento que actúa sobre la estructura de la grúa. Por ejemplo, una grúa tipo araña podría tener una capacidad de elevación máxima de 5 toneladas cuando la pluma está completamente retraída, pero esta capacidad podría caer a 2 toneladas cuando la pluma se extiende a su longitud máxima.
Longitud del foque
Algunas grúas araña están equipadas con un foque, que es un brazo adicional que se puede fijar al extremo de la pluma. El plumín proporciona un alcance adicional pero también afecta la capacidad de elevación. De manera similar a la longitud de la pluma, la tabla de carga indica cómo cambia la capacidad con diferentes longitudes de pluma. Cuando se extiende el brazo, el centro de gravedad general de la carga cambia y la estabilidad de la grúa se ve afectada, lo que resulta en una capacidad de elevación reducida.
Ángulo de la pluma
El ángulo en el que se coloca la pluma también juega un papel importante a la hora de determinar la capacidad de elevación. Un ángulo de pluma más pronunciado generalmente permite una mayor capacidad de elevación porque reduce el componente horizontal de la carga y aumenta el soporte vertical proporcionado por la estructura de la grúa. Por el contrario, un ángulo de pluma más pequeño disminuye la capacidad de elevación ya que es más probable que la carga haga que la grúa se vuelque.
Configuración de estabilizadores
Las grúas araña son conocidas por sus estabilizadores, que son patas extensibles que brindan estabilidad durante las operaciones de elevación. La tabla de carga proporciona información sobre cómo varía la capacidad de elevación según la configuración de los estabilizadores. Por ejemplo, una grúa araña puede tener diferentes clasificaciones de capacidad cuando todos los estabilizadores están completamente extendidos en comparación con cuando solo algunos estabilizadores están extendidos o cuando los estabilizadores están extendidos a diferentes longitudes.
Importancia de la tabla de carga
Seguridad
La seguridad es la razón principal por la que la tabla de carga es tan importante. La sobrecarga de una grúa tipo araña puede provocar fallas catastróficas, incluido el vuelco de la grúa, el colapso de la pluma o la caída de la carga. Estos incidentes pueden causar lesiones graves al personal, daños a la propiedad y pérdidas financieras importantes. Al consultar la tabla de carga, los operadores pueden asegurarse de que no exceden los límites de trabajo seguros de la grúa, minimizando así el riesgo de accidentes.
Eficiencia
La tabla de carga también ayuda a optimizar el uso de la grúa araña. Al comprender la capacidad de la grúa en diferentes condiciones, los operadores pueden seleccionar la longitud de pluma, la longitud de pluma y la configuración de estabilizadores más apropiadas para una tarea de elevación en particular. Esto permite un uso más eficiente de las capacidades de la grúa, reduciendo el tiempo y el esfuerzo necesarios para completar el trabajo.
Cumplimiento
En muchos países existen normas estrictas sobre el funcionamiento seguro de las grúas. Utilizar una grúa araña dentro de los límites especificados en la tabla de carga no es sólo una cuestión de seguridad sino también un requisito legal. El incumplimiento de estas normas puede resultar en multas, responsabilidades legales y la suspensión de la operación de la grúa.
Lectura e interpretación de la tabla de carga
Leer un gráfico de carga de una grúa araña puede parecer complejo al principio, pero con un poco de práctica se vuelve más fácil. La mayoría de las tablas de carga se presentan en formato tabular, con filas que representan diferentes longitudes de pluma y columnas que representan diferentes ángulos de pluma o configuraciones de estabilizadores. Las celdas de la tabla indican la capacidad máxima de elevación para cada combinación de factores.
Por ejemplo, digamos que tenemos una grúa araña con un gráfico de carga que muestra la siguiente información:
| Longitud de la pluma (m) | Ángulo de la pluma (°) | Configuración de estabilizadores | Capacidad de elevación (toneladas) |
|---|---|---|---|
| 5 | 70 | Completamente extendido | 3 |
| 5 | 60 | Completamente extendido | 2.5 |
| 10 | 70 | Completamente extendido | 1.5 |
En esta tabla, podemos ver que cuando la longitud de la pluma es de 5 metros y el ángulo de la pluma es de 70°, la grúa puede levantar con seguridad 3 toneladas con los estabilizadores completamente extendidos. Si aumentamos la longitud de la pluma a 10 metros manteniendo el ángulo de la pluma en 70°, la capacidad de elevación cae a 1,5 toneladas.
Impacto de la tabla de carga en nuestro negocio como proveedor
Como proveedor de grúas araña, la tabla de carga es una parte esencial de la información de nuestro producto. Proporcionamos la tabla de carga a nuestros clientes junto con las especificaciones técnicas de la grúa para garantizar que tengan toda la información necesaria para utilizar la grúa de forma segura y eficiente.
Cuando los clientes consideran comprar una grúa araña, a menudo consultan la tabla de carga para determinar si la grúa puede cumplir con sus requisitos de elevación específicos. Por ejemplo, una empresa de construcción podría necesitar una grúa tipo araña que pueda levantar materiales pesados hasta una determinada altura. Consultando la tabla de cargas, podrán comparar diferentes modelos de grúas araña y elegir la que mejor se adapte a sus necesidades.
Además, también utilizamos la tabla de carga para brindar capacitación y soporte a nuestros clientes. Nuestros técnicos están capacitados para interpretar la tabla de carga y pueden ayudar a nuestros clientes a comprender cómo usar la grúa dentro de sus límites operativos seguros. Esto ayuda a generar confianza con nuestros clientes y garantiza que tengan una experiencia positiva con nuestros productos.
Diferentes tipos de grúas araña y sus tablas de carga
Ofrecemos una variedad de grúas araña, cada una con su propia tabla de carga única. Estos son algunos de los tipos de grúas araña que suministramos y sus correspondientes características de carga:
Grúa araña sobre orugas
Las grúas araña sobre orugas están diseñadas para usarse en terrenos accidentados o irregulares. Están equipados con orugas en lugar de ruedas, lo que proporciona una mayor estabilidad y movilidad. La tabla de carga de una grúa araña sobre orugas tiene en cuenta el peso adicional y la estabilidad que proporcionan las orugas. Estas grúas generalmente tienen una capacidad de elevación ligeramente menor en comparación con sus contrapartes con ruedas debido al peso adicional de las orugas, pero son más adecuadas para aplicaciones al aire libre donde las condiciones del terreno son desafiantes.

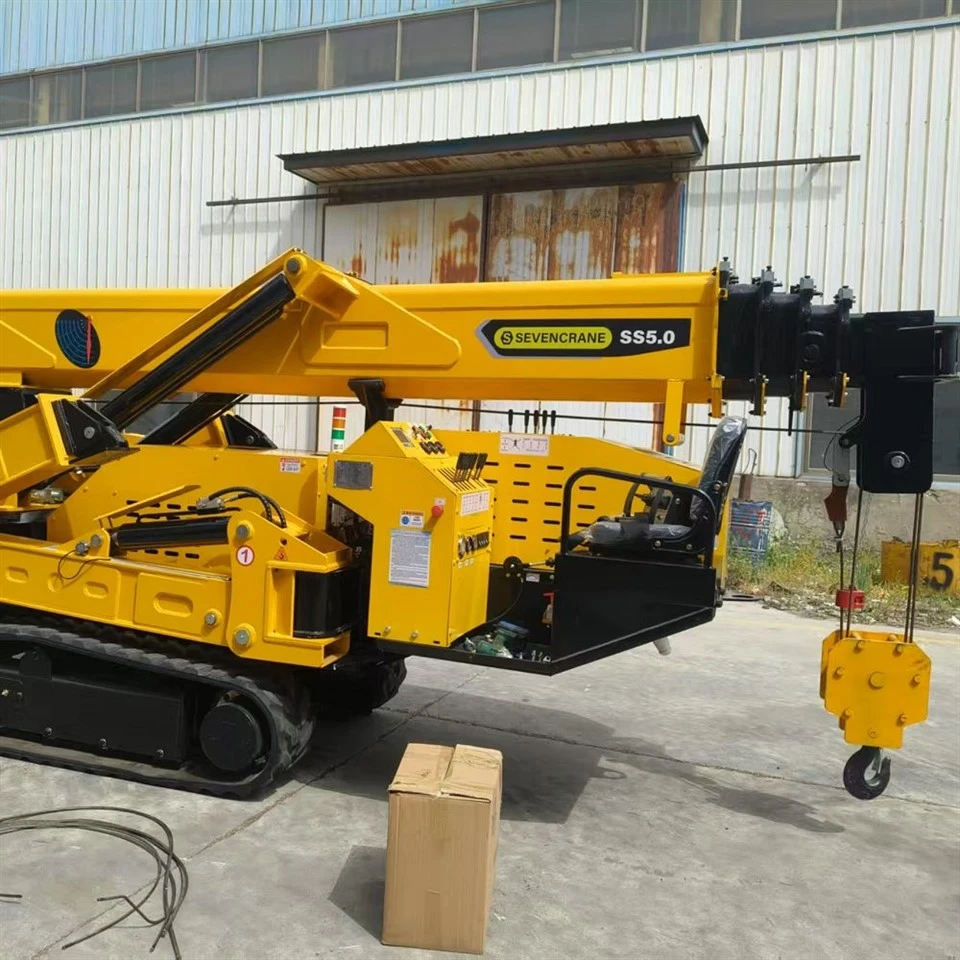

Mini grúa araña sobre orugas
Las minigrúas araña sobre orugas son compactas y livianas, lo que las hace ideales para su uso en espacios reducidos, como sitios de construcción en interiores o pequeños talleres. A pesar de su pequeño tamaño, estas grúas aún pueden levantar cargas importantes. La tabla de carga de una minigrúa araña sobre orugas refleja la longitud limitada de su pluma y su tamaño total, con capacidades máximas de elevación más bajas en comparación con las grúas araña más grandes. Sin embargo, ofrecen una excelente maniobrabilidad y pueden acceder a áreas a las que las grúas más grandes no pueden acceder.
Grúa araña grande
Las grúas araña de gran tamaño están diseñadas para tareas de elevación de cargas pesadas. Tienen plumas más largas, mayores capacidades de elevación y características más avanzadas en comparación con las grúas araña más pequeñas. La tabla de carga de una grúa araña grande muestra una gama más amplia de capacidades de elevación, según la longitud de la pluma, la longitud del brazo y la configuración de los estabilizadores. Estas grúas se utilizan comúnmente en grandes proyectos de construcción, aplicaciones industriales y desarrollo de infraestructura.
Conclusión
En conclusión, la tabla de carga de una grúa araña es una herramienta fundamental para garantizar el uso seguro y eficiente de estas extraordinarias máquinas. Como proveedor de grúas araña, entendemos la importancia de proporcionar tablas de carga precisas y detalladas a nuestros clientes. Al educar a nuestros clientes sobre cómo leer e interpretar la tabla de carga, podemos ayudarlos a tomar decisiones informadas al comprar una grúa araña y garantizar que la utilicen dentro de sus límites operativos seguros.
Si está interesado en obtener más información sobre nuestras grúas araña o tiene requisitos de elevación específicos, le recomendamos que se comunique con nosotros para una discusión detallada. Nuestro equipo de expertos está listo para ayudarlo a elegir la grúa araña adecuada para sus necesidades y brindarle todo el apoyo y la capacitación necesarios.
Referencias
- Asociación de Fabricantes de Grúas de América (CMAA). (2019). Normas y directrices de seguridad para grúas.
- Organización Internacional de Normalización (ISO). (2018). ISO 13852: Grúas - Seguridad - Accesorios de elevación.
